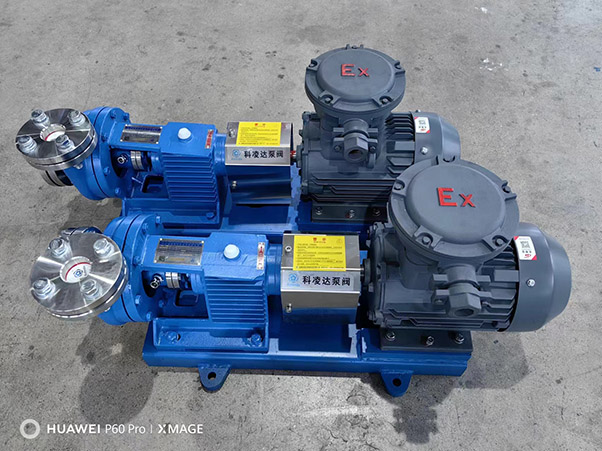

KLD(IND)型系列單級單吸托架式化工離心泵，是我公司引進消化吸收國外技術進行優化設計，選用國內優秀水力模型并根據節能型泵的性能、技術要求和試驗方法等進行設計開發而成。其標記額定性能點和尺寸效果用國際標準lS02858-1975(E)是一種以取代F型耐腐蝕泵更新?lián)Q代的產品，也是我國推廣的節能泵類產品之一。該產品具有設計結構合理，性能穩定可靠，外形美觀大方，維護保養檢修方便等優點。該產品廣泛適用于輸送溫度在-20℃~105℃的清水及物理性質類似水不含固體顆粒的腐蝕性液體以及含有一定顆粒、纖維及粘度特性的液體。該產品廣泛適用于石油、化工、化纖、食品、飲料、釀造、淀粉及制糖工業、冶金、醫藥、造紙等工業工程。

概述

KLD(IND)型化工離心泵具有水力設計合理、性能可靠、體積小、重量輕,運行穩定抗汽蝕性能好,工作效益高、耗能低，使用檢修方便等優點。改型泵為臥式結構，其結構設計基本能滿足所有管道的安裝。

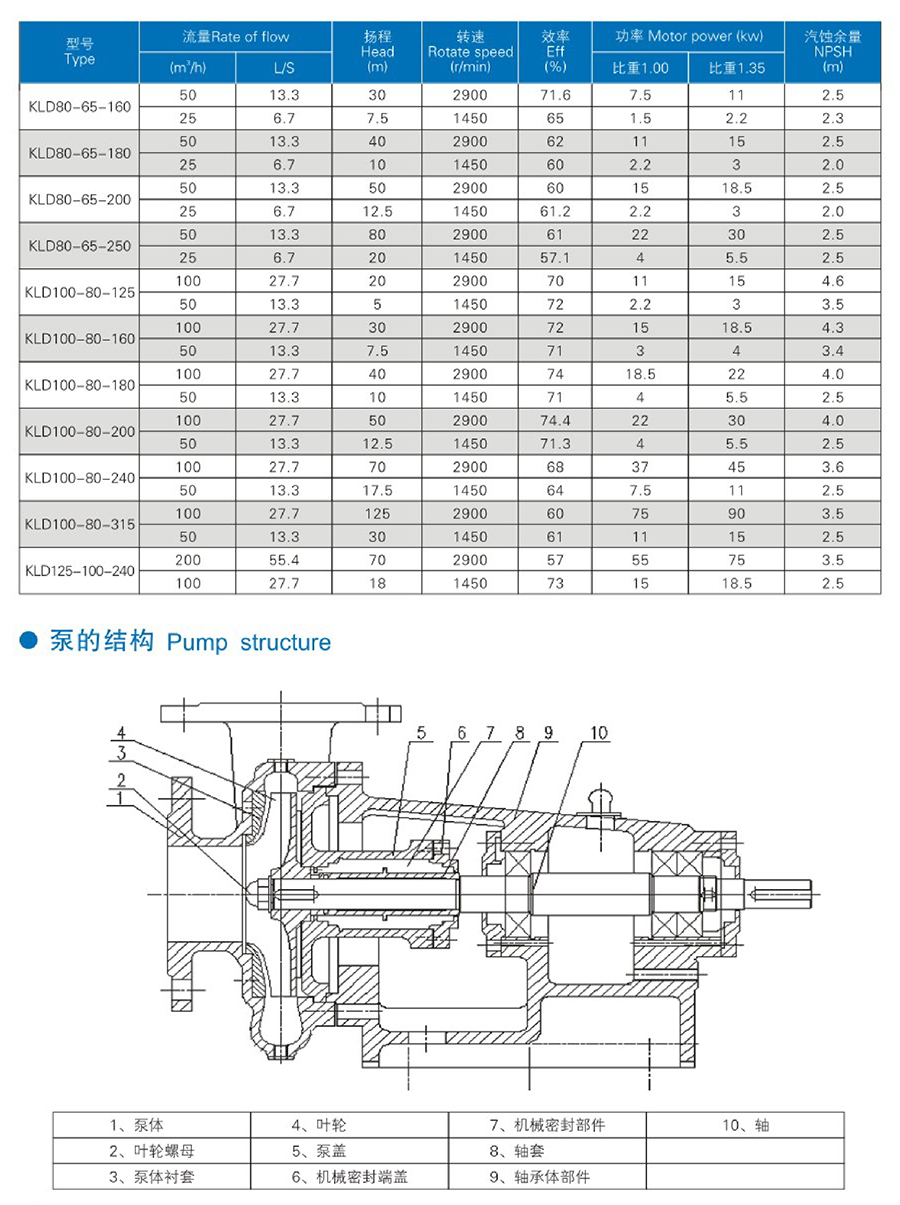

KLD(IND)型化工離心泵為后開式結構，泵蓋通過止口固定在軸承上，然后通過泵體與軸承體止口的定位和聯接吧泵蓋加緊在中間,泵體是軸向吸入，徑向排出，泵體內設置可調節的襯板與半開式葉輪配合，使之可連接在有效區內工作。托架式軸承體連接固定在底座上，拆卸方便，設計加長聯軸器，檢修時可以不拆卸進出口聯接管路、泵體和電動機，只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。大大減輕勞動強度，節約工作時間，提高工作效率。

泵的軸封：填料密封，填料函內可通入有一定壓力的水，供密封冷卻、潤滑、清洗用。機械密封，有單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水沖洗潤滑密封，同時起冷卻作用。泵的密封型式采用填料密封或機械密封，由用戶根據需要選用，同時根據需要允許采用適合于IS03069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。

KLD(IND)型化工離心泵的工作旋轉方向泵通過聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。

適用范圍和使用條件

KLD(IND)型化工離心泵適用于石油、化工、化纖、食品、飲料、釀造、淀粉及制糖工業、冶金、醫藥、造紙等工業工程。

KLD(IND)型化工離心泵的設計壓力等級為1.6兆帕。一般正常介質溫度不高于105℃。特殊需要時軸封和軸承體可設置循環冷卻系統，可輸送溫度達到+150℃的介質。
