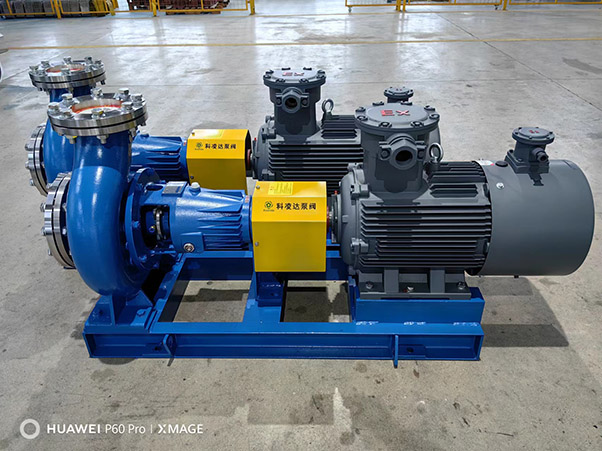

lHK型化工離心泵是單級單吸懸臂式離心泵，其標記額定性能點和尺寸等效果用國際標準IS02858-1975(E)該產品是我公司工程科技人員聯合國內水泵zj****選用國內優秀水力模型并根據節能型泵的性能、技術要求和試驗方法等設計制造，且是我國推廣的節能泵類產品之一。該產品性能優越，質量可靠。是輸送清水及物理化學性質類似水（不含固體顆粒的液體）的理想產品。該產品廣泛適用于化工、石油、冶金、造紙、食品、飲料、釀造、制藥、合成纖維以及工農業、城市排水、消防供水等。輸送-20℃~105℃的腐蝕性介質或物理、化學性能類似水的介質。

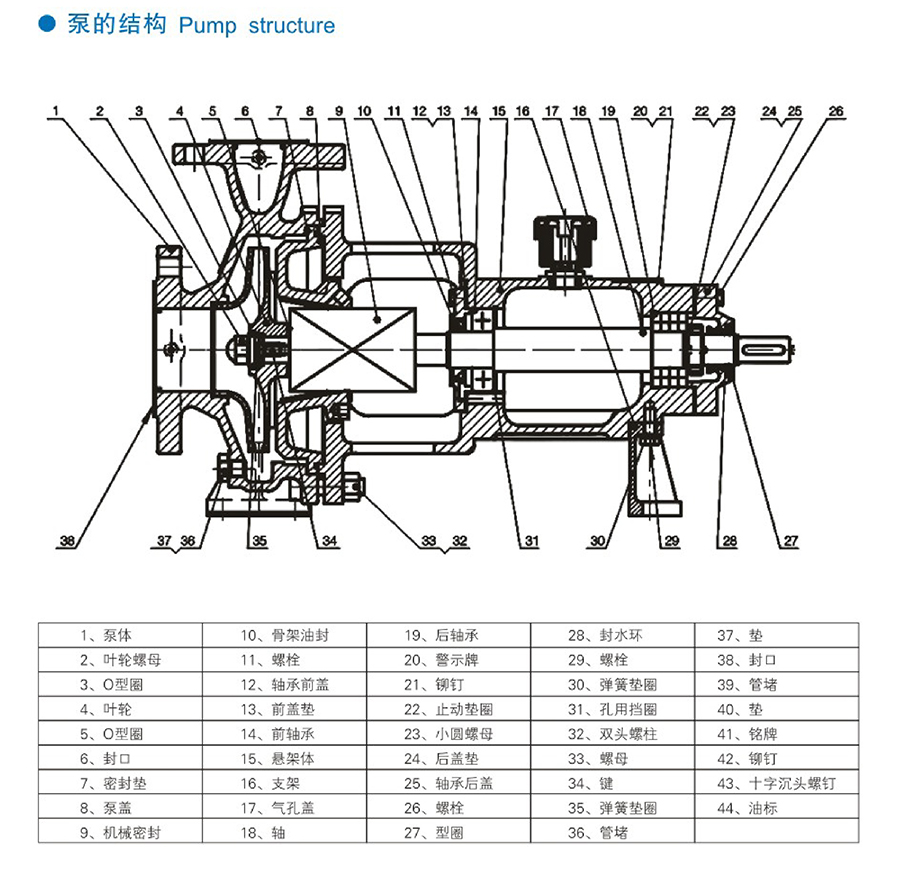

結構特點

1、IHK型化工離心泵具有水力性能布局合理、可靠、體積小、質量輕，抗汽蝕性能好，能耗低，使用檢修方便，工作效率高等憂點。該型泵為臥式結構，其結構設計基本能滿足所有管道的安裝。

2、IHK型化工離心泵采用后開門式結構，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行維護保養與檢修。

3、為適應輸送含有顆粒和纖維的介質，葉輪可設計為開式或半開式結構，并設置襯板調節襯板與葉輪間的間隙,確保泵的運行參數滿足要求。

4、IHK型化工離心泵的旋轉方向:泵通過聯軸器由電動機直

接驅動，從電動機端看，按|順時針方向旋轉。

5、泵的軸封形式：

a、填料密封：泵蓋內設有填料函,采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗之用。

b、機械密封：單端面機械密封和雙端面機械密封兩種形式，密封腔內通入一定壓力的水，沖洗、潤滑密封面,同時起冷卻作用，以延長密封的使用壽命。

泵的密封型式采用填料密封或機械密封，由用戶根據需要選用,同時根據需要允許采用適合于IS03069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。

使用條件和適用范圍

1、IHK型化工離心泵的設計壓力為1.6兆帕。介質溫度正常情況下不高于105℃。如特殊需要時密封和軸承體可設置冷卻循環系統,可輸送溫度達150℃的介質。

2、IHK型化工離心泵適用于石油、化工、化纖、冶金、醫藥、造紙、食品、飲料、釀造等行業。亦可以用于工農業給排水及消防供水等。

3、IHK型化工離心泵可用來輸送化學類腐蝕性液體和清水或物理及化學性質類似清水的其它液體之用，使用方便可靠。
